Şırınga Kalıbı

Şırınga kalıbı, medikal plastik parçaları yüksek adetlerde basmak üzere tasarlanır. Şırınga gövdesi, piston ve iğne hücresi gibi hassas tıbbi sarf malzemeleri, sıkı tolerans aralıklarında çalışan enjeksiyon kalıpları ile imal edilir.

Tıbbi ürün imalatında hijyen standartları ve sızdırmazlık gereksinimleri oldukça yüksektir. Dengeli yolluk ve soğutma düzeni, yüksek göz sayısına sahip kalıplarda bile gözler arasındaki gramaj ve boyut farkını dar tutar.

Şırınga Kalıbı Teknik Özellikleri

Şırınga üretimine özel olarak tasarlanan kalıp sistemleri, seri üretime uygun teknik altyapıyla donatılır. Başlıca teknik özellikler şunlardır:

• Çok Gözlü Kalıp Mimarisi: Yüksek üretim kapasitesi için çok gözlü dişi ve erkek kalıp konfigürasyonu.
• Sıcak Yolluk Sistemi: Yolluk firesini azaltan ve dengeli akış sunan sıcak yolluk entegrasyonu.

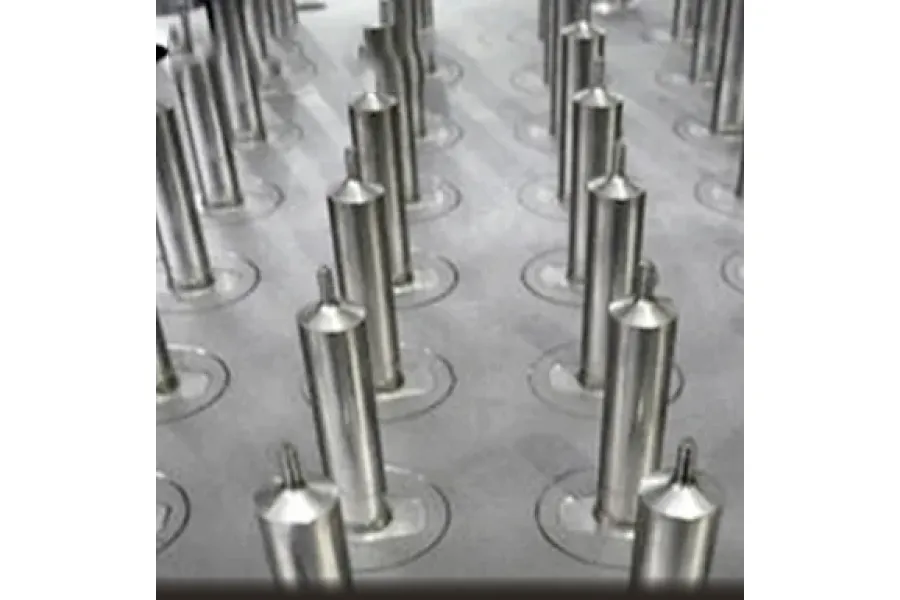

• Hassas Maça Mekanizması: Şırınga silindirini eksen üzerinde tutan merkezleme yapısı.
• Dengeli Soğutma Kanalları: Çevrim süresini düşüren ve homojen soğuma sağlayan soğutma devreleri.
• Özel İtici Sistemi: Üründe deformasyon veya iz bırakmadan parçayı iten hassas itici pim düzeni.
• Aşınma Dayanımı: Yüksek sıcaklık ve basınca dayanıklı işlenmiş çelik ve kaplama yapısı.

Şırınga Kalıbı Kullanım Alanları

Şırınga kalıbı, medikal ve sağlık sektöründe kullanılan çeşitli tek kullanımlık tıbbi gereçlerin imalatında kullanılır. Bu kalıplar steril oda koşullarında çalışmaya uygun yapıda üretilir. Temel kullanım alanları şunlardır:

Standart medikal şırınga gövdeleri, hassas dozaj şırıngaları, insülin şırıngaları, beslenme şırıngaları ve medikal sıvı aktarım parçalarının imalatında bu sistemler tercih edilir. Otomotiv veya genel ambalaj sektöründen farklı olarak, medikal kalıpçılıkta çapak oluşumu engellenmeli ve pürüzsüz yüzey kalitesi elde edilmelidir.

Malzeme, Dayanım ve Üretim Kalitesi

Şırınga imalatında kullanılan kalıplar, sürekli ve yüksek basınçlı enjeksiyon çevrimlerine maruz kalır. Bu nedenle dişi kalıp, erkek kalıp ve maça bileşenlerinde korozyona dayanıklı, yüksek sertlik değerlerine ulaşabilen paslanmaz kalıp çelikleri tercih edilir. Malzeme seçimi ve ısıl işlem kalitesi, kalıbın çalışma ömrünü doğrudan belirler.

Yüzey pürüzsüzlüğü, medikal şırıngaların şeffaflığı ve piston hareketinin akıcılığı açısından belirleyicidir. Yüksek hassasiyetli CNC ve dalma erozyon tezgahlarında işlenen kalıp bileşenleri, özel polisaj işlemlerinden geçirilerek ayna parlaklığında yüzey kalitesine ulaştırılır.

Şırınga Kalıbı Kullanmanın Sağladığı Avantajlar

Hızlı Çevrim Süreleri

Gelişmiş soğutma kanalı tasarımları sayesinde plastik malzemenin donma süresi minimize edilir. Bu durum enjeksiyon çevrim süresini kısaltarak birim zamanda üretilen şırınga adedini artırır.

Yüksek Boyutsal Hassasiyet

Kalıbın tüm gözlerinde aynı ölçü ve tolerans standartları korunur. Sızdırmazlık sağlayan piston ve gövde uyumu, üretim hatalarını ve fireyi azaltır.

Seçim ve Uygulama Önerileri

Şırınga kalıbı yatırımı yaparken mevcut plastik enjeksiyon makinesinin tonajı, itici stroku ve enjeksiyon kapasitesi dikkate alınmalıdır. Üretim hedeflerine uygun göz sayısı seçimi yapılmalı, hammadde türüne uygun çekme payı hesaplanmalıdır. Düzenli kalıp bakımı, koruyucu yağlama ve periyodik temizlik, kalıp ömrünü uzatır ve ürün kalitesini korur.
